动态新闻

环氧地坪涂装出现起皱、麻点的原因及防治方法

喜邦.中国地坪工程承包、施工服务及技术支持联系电话40096-50096 手机13251004443

环氧地坪涂料因为具有颜色丰富多彩,硬度高,附着力强等特点而深受用户的青睐,由于符合环保的要求,所以常被用在人流量密集的停车场,商场和住宅区等场所。但是环氧地坪施工后如果出现起皱和麻点等问题就会严重影响其美观装饰效果和使用。今日地坪供应商www.DPGYS.com地坪漆厂家的小编就和大家讲一讲这两个环氧地坪问题出现的原因预防方法。

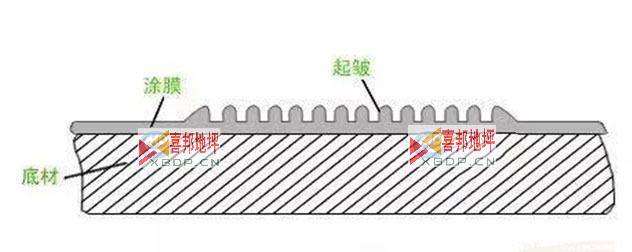

环氧地坪涂装出现起皱的现象,是因为在涂膜干燥过程中,由于里层和表层干燥速度的差异,表面急剧收缩向上收拢,使涂膜表面出现皱纹、凹凸不平或无规则线状等现象。

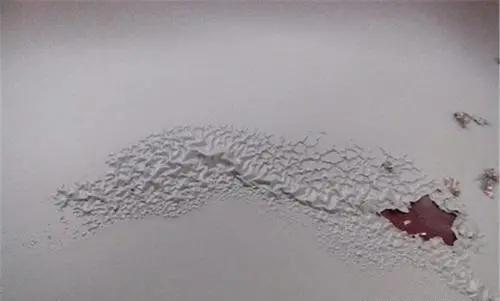

环氧地坪起皱现像

地坪涂料起皱的原因及预防方法

1、涂料中挥发性的溶剂含量过多,是涂膜未流平,黏度就剧增,以致表层过早地干硬而里层被隔绝空气不能干透,产生皱纹。

预防方法:尽量开工至挥发性快的溶剂用量,调整涂料配方

2、催干剂中钴、猛、铅或锌的配比失调,钴、猛催干剂用量过高,使涂膜表干里不干,造成表层收缩起皱。

预防方法:注意各种催干剂的配比,应多用铅、锌催干剂,少用钴、猛催干剂。

3、施工黏度过大,涂膜较厚

预防方法:施工黏度不宜过大,涂膜不宜太厚

4、施工后,涂膜保罗在高温环境下,造成涂膜表面干燥过快。

预防方法:不宜在烈日暴晒环境下施工,如需烘烤,温度不宜过高,排风量不宜过大。

环氧地坪常见问题

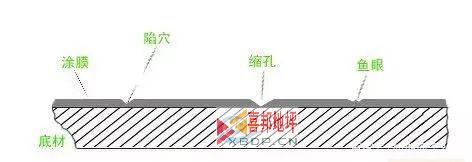

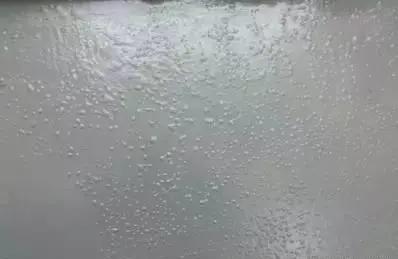

环氧地坪涂料涂装后,在涂膜的表面出现局部收缩,形成斑斑点点,涂膜表面产生像火山口形状的、直径为0.5-3mm的凹陷现象。其中,麻点、陷穴、缩孔和鱼眼的差别是不露出被涂表面。

环氧地坪问题处理

地坪涂料麻点产生的原因和防治方法

产生原因:

1、涂料中硅油表面活性的助剂加入量过多

2、溶剂或稀释剂中所含低沸点、高沸点的溶剂过多,而且配比也不合适。

3、被涂物表面的油垢、蜡质、金属皂类和潮气等未除尽。被涂物表面留有残酸、残碱。

4、喷枪施工中带入油或水,喷枪和物面间距离太近。

5、喷枪喷嘴口径过小,而喷涂压力又过大。

6、喷涂施工中涂料粘度过低或粘度过高

7、在太光滑的物面上施工或光泽太高的底漆上罩面漆,在热表面上罩冷清漆。

8、溶剂挥发得太快,涂膜还来不及流平。

环氧地坪常见问题


防治方法:

1、尽量不用油性涂料或醇酸类需空气干燥的涂料。干性快慢不同的油漆不能掺合使用。涂装后要有足够的干燥时间。可在涂料中加入防起皱的流平剂或润湿分散剂。

2、减少钴锰催干剂的用量,多用铅或锌催干剂和新型复合催干剂。对于烘烤型涂料加用锌类催干剂防止起皱的效果特别突出。

3、减小涂料的粘度,在喷涂过程中喷枪移动速度不能过慢,喷距不能过近;刷涂时蘸取涂料不宜过多,注意形成涂膜的厚度不要过高,防止在边角凹陷处积存油漆。

4、漆中加入少量氨基树脂(5%以下)作为防起皱剂,可大大减少起皱。

5、采用挥发较慢的溶剂系统,稀释剂不能加入过多。高沸点芳烃溶剂、石脑油、环乙酮、乙二醇醚类等,可降低溶剂的急剧挥发。

6、避免在高温高湿情况下的施工,加强室内通风。涂装扣不可烈日下曝晒。

7、对于起皱现象严重的涂膜,需铲去重新涂装,注意底材处理需光滑。对于轻微的起皱,需用累纱纸将皱纹磨平,去除去屑,再喷涂或涂装一道涂料。



地坪供应商www.DPGYS.com 喜邦.中国为多达近千家企业提供了优质的服务,其中包括上海世博会、中国航天科技、中国兵器工业集团、中国石化、中国电力、国家电网、中国电信、泸州老窖、中国烟草、中国移动、泰王国领事馆、四川农大等众多世界500强和国内外知名企业、政府机关。备用域名www.diping.orgwww.diping.biz中文域名地坪.公司

评论

◎欢迎参与讨论,请在这里发表您的看法、交流您的观点。
返回顶部
点击关闭
  • 在线客服1

    在线客服2

    服务热线

    40096-50096

    13251004443
